Tubos Estruturais
NBR 6591 - Tubos estruturais
Tubos de aço-carbono com costura longitudinal para aplicações estruturais. Disponíveis em acabamento preto e galvanizado, nas formas quadrada, retangular e redonda.
Tubo industrial quadrado com costura longitudinal produzido conforme NBR 6591. Indicado para estruturas metálicas, mezaninos, serralheria e mobiliário urbano, pronto para solda, pintura ou galvanização.
Conformidade
Norma NBR 6591 e controle dimensional para encaixe preciso.
Acabamentos
Preto para soldagem e pintura ou galvanizado a fogo para maior resistência à corrosão.
Comprimento
Barras padrão de 6m com corte sob medida para agilizar a montagem.
Tabela completa de peso (kg/m) por espessura (mm). Role horizontalmente para visualizar todas as colunas.
| Diâmetro ext. (mm) | Espessura (mm) - Peso (kg/m) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,90 | 0,95 | 1,06 | 1,20 | 1,25 | 1,50 | 1,55 | 1,90 | 1,95 | 2,00 | 2,25 | 2,65 | 3,00 | 3,35 | 3,75 | 4,25 | 4,50 | 4,75 | 6,35 | 8,00 | 9,50 | |
| 15x15 | 0,40 | 0,42 | 0,47 | 0,53 | 0,55 | 0,65 | 0,67 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 20x20 | 0,54 | 0,57 | 0,64 | 0,72 | 0,74 | 0,88 | 0,91 | 1,10 | 1,13 | 1,15 | - | - | - | - | - | - | - | - | - | - | - |
| 25x25 | 0,69 | 0,72 | 0,80 | 0,90 | 0,94 | 1,12 | 1,15 | 1,40 | 1,43 | 1,47 | 1,64 | 1,90 | 2,13 | - | - | - | - | - | - | - | - |
| 30x30 | 0,83 | 0,87 | 0,97 | 1,09 | 1,14 | 1,35 | 1,40 | 1,70 | 1,74 | 1,78 | 1,99 | 2,32 | 2,60 | 2,87 | 3,18 | - | - | - | - | - | - |
| 35x35 | 0,97 | 1,02 | 1,14 | 1,28 | 1,33 | 1,59 | 1,64 | 1,99 | 2,04 | 2,09 | 2,34 | 2,73 | 3,07 | 3,40 | 3,76 | - | - | - | - | - | - |
| 40x40 | 1,11 | 1,17 | 1,30 | 1,47 | 1,53 | 1,82 | 1,88 | 2,29 | 2,35 | 2,41 | 2,69 | 3,15 | 3,54 | 3,92 | 4,35 | 4,88 | 5,14 | 5,39 | - | - | - |
| 50x50 | - | - | 1,63 | 1,84 | 1,92 | 2,29 | 2,37 | 2,89 | 2,96 | 3,03 | 3,40 | 3,98 | 4,48 | 4,97 | 5,53 | 6,21 | 6,55 | 6,21 | 8,70 | - | - |
| 60x60 | - | - | 1,96 | 2,22 | 2,31 | 2,76 | 2,85 | 3,48 | 3,57 | 3,66 | 4,10 | 4,81 | 5,42 | 6,02 | 6,70 | 7,54 | 7,96 | 7,54 | 10,70 | - | - |
| 70x70 | - | - | - | 2,60 | 2,70 | 3,23 | 3,34 | 4,08 | 4,18 | 4,29 | 4,81 | 5,64 | 6,36 | 7,07 | 7,88 | 8,87 | 9,37 | 8,87 | 12,69 | - | - |
| 75x75 | - | - | - | - | - | 3,46 | 3,57 | 4,36 | 4,47 | 4,60 | 5,16 | 6,05 | 6,83 | 7,59 | 8,46 | 9,54 | 10,07 | 10,60 | 13,69 | - | - |
| 80x80 | - | - | - | - | - | 3,70 | 3,82 | 4,67 | 4,79 | 4,91 | 5,51 | 6,47 | 7,30 | 8,12 | 9,05 | 10,20 | 10,78 | 11,35 | 14,92 | 18,47 | 21,58 |
| 90x90 | - | - | - | - | - | 4,17 | 4,31 | 5,27 | 5,40 | 5,54 | 6,22 | 7,30 | 8,24 | 9,17 | 10,22 | 11,54 | 12,19 | 12,83 | 16,91 | 20,97 | 24,55 |
| 100x100 | - | - | - | - | - | - | - | - | - | 6,17 | 6,92 | 8,13 | 9,17 | 10,22 | 11,40 | 12,87 | 13,59 | 14,32 | 18,89 | 23,48 | 27,53 |
| 110x110 | - | - | - | - | - | - | - | - | - | 6,79 | 7,63 | 8,96 | 10,11 | 11,27 | 12,57 | 14,20 | 15,00 | 15,81 | 20,88 | 25,98 | 30,50 |
| 120x120 | - | - | - | - | - | - | - | - | - | 7,42 | 8,33 | 9,79 | 11,05 | 12,31 | 13,75 | 15,53 | 16,41 | 17,30 | 22,87 | 28,49 | 33,48 |
| 130x130 | - | - | - | - | - | - | - | - | - | 8,20 | 9,21 | 10,83 | 12,31 | 13,75 | 15,53 | 17,30 | 17,82 | 19,16 | 25,36 | 31,63 | 37,21 |
| 150x150 | - | - | - | - | - | - | - | - | - | - | 10,45 | 12,28 | 13,87 | 15,46 | 17,27 | 19,52 | 20,64 | 21,76 | 28,84 | 36,01 | 42,40 |
| 160x160 | - | - | - | - | - | - | - | - | - | - | 11,15 | 13,11 | 14,81 | 16,51 | 18,45 | 20,85 | 22,05 | 23,25 | 30,83 | 38,51 | 45,38 |
Tubo industrial retangular com costura longitudinal conforme NBR 6591. Ideal para portões, marquises, fachadas, mezaninos e projetos que exigem excelente relação altura/largura.
Conformidade
NBR 6591 com controle dimensional para encaixe e soldagem consistentes.
Acabamentos
Preto para pintura/solda ou galvanizado a fogo para resistência à corrosão.
Comprimento
Barras padrão de 6m com corte sob medida para agilizar a instalação.
Tabela completa de peso (kg/m) por espessura (mm). Role horizontalmente para visualizar todas as colunas.
| Diâmetro ext. (mm) | Espessura (mm) - Peso (kg/m) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,90 | 0,95 | 1,06 | 1,20 | 1,25 | 1,50 | 1,55 | 1,90 | 1,95 | 2,00 | 2,25 | 2,65 | 3,00 | 3,35 | 3,75 | 4,25 | 4,50 | 4,75 | 6,35 | 8,00 | 9,50 | bitola de partida | |
| 20x30 | 0,68 | 0,72 | 0,80 | 0,90 | 0,94 | 1,12 | 1,15 | 1,40 | 1,43 | 1,47 | 1,64 | 1,90 | 2,13 | - | - | - | - | - | - | - | - | 31,75 |
| 20x40 | 0,83 | 0,87 | 0,97 | 1,09 | 1,14 | 1,35 | 1,40 | 1,70 | 1,74 | 1,78 | 1,99 | 2,32 | 2,60 | 2,87 | 3,18 | - | - | - | - | - | - | 38,10 |
| 20x50 | 0,97 | 1,02 | 1,13 | 1,28 | 1,33 | 1,59 | 1,64 | 1,99 | 2,04 | 2,09 | 2,34 | 2,73 | 3,07 | 3,40 | 3,76 | - | - | - | - | - | - | 44,45 |
| 30x40 | 0,97 | 1,02 | 1,13 | 1,28 | 1,33 | 1,59 | 1,64 | 1,99 | 2,04 | 2,09 | 2,34 | 2,73 | 3,07 | 3,40 | 3,76 | - | - | - | - | - | - | 44,45 |
| 30x50 | 1,11 | 1,17 | 1,30 | 1,47 | 1,53 | 1,82 | 1,88 | 2,29 | 2,35 | 2,41 | 2,69 | 3,15 | 3,54 | 3,92 | 4,35 | 4,88 | 5,14 | 5,39 | - | - | - | 50,80 |
| 30x60 | - | - | 1,47 | 1,66 | 1,72 | 2,06 | 2,13 | 2,59 | 2,65 | 2,72 | 3,05 | 3,56 | 4,01 | 4,44 | 4,94 | 5,54 | 5,84 | 6,14 | - | - | - | 57,15 |
| 30x70 | - | - | 1,63 | 1,84 | 1,92 | 2,29 | 2,37 | 2,89 | 2,96 | 3,03 | 3,40 | 3,98 | 4,48 | 4,97 | 5,53 | 6,21 | 6,55 | 6,88 | - | - | - | 63,50 |
| 30x90 | - | - | - | 2,22 | 2,31 | 2,76 | 2,85 | 3,48 | 3,57 | 3,66 | 4,10 | 4,81 | 5,42 | 6,02 | 6,70 | 7,54 | 7,96 | 8,37 | - | - | - | 76,20 |
| 40x50 | - | - | 1,47 | 1,66 | 1,72 | 2,06 | 2,13 | 2,59 | 2,65 | 2,72 | 3,05 | 3,56 | 4,01 | 4,44 | 4,94 | 5,54 | 5,84 | 6,14 | - | - | - | 57,15 |
| 40x60 | - | - | 1,63 | 1,84 | 1,92 | 2,29 | 2,37 | 2,89 | 2,96 | 3,03 | 3,40 | 3,98 | 4,48 | 4,97 | 5,53 | 6,21 | 6,55 | 6,88 | - | - | - | 63,50 |
| 40x80 | - | - | 1,96 | 2,22 | 2,31 | 2,76 | 2,85 | 3,48 | 3,57 | 3,66 | 4,10 | 4,81 | 5,42 | 6,02 | 6,70 | 7,54 | 7,96 | 8,37 | 10,94 | - | - | 76,20 |
| 40x100 | - | - | - | - | - | 3,23 | 3,34 | 4,08 | 4,18 | 4,29 | 4,81 | 5,64 | 6,36 | 7,07 | 7,87 | 8,87 | 9,37 | 9,86 | - | - | - | 88,90 |
| 40x120 | - | - | - | - | - | 3,70 | 3,82 | 4,67 | 4,79 | 4,91 | 5,51 | 6,47 | 7,29 | 8,12 | 9,05 | 10,20 | 10,78 | 11,35 | 14,92 | - | - | 101,60 |
| 50x70 | - | - | 1,96 | 2,22 | 2,31 | 2,76 | 2,85 | 3,48 | 3,57 | 3,66 | 4,10 | 4,81 | 5,42 | 6,02 | 6,70 | 7,54 | 7,96 | 8,37 | 10,94 | - | - | 76,20 |
| 50x80 | - | - | - | - | - | - | - | - | - | 3,97 | 4,46 | 5,22 | 5,89 | 6,54 | 7,29 | 8,21 | 8,66 | 9,11 | - | - | - | 82,55 |
| 50x100 | - | - | - | - | - | 3,47 | 3,58 | 4,37 | 4,49 | 4,60 | 5,16 | 6,05 | 6,82 | 7,59 | 8,46 | 9,54 | 10,07 | 10,60 | - | - | - | 95,25 |
| 50x150 | - | - | - | - | - | - | - | - | - | 6,17 | 6,92 | 8,13 | 9,17 | 10,22 | 11,40 | 12,87 | 13,59 | 14,32 | 18,89 | 23,48 | 27,53 | 127,00 |
| 60x80 | - | - | - | - | - | 3,23 | 3,34 | 4,08 | 4,18 | 4,29 | 4,81 | 5,64 | 6,36 | 7,07 | 7,87 | 8,87 | 9,37 | 9,86 | - | - | - | 88,90 |
| 60x100 | - | - | - | - | - | 3,70 | 3,82 | 4,67 | 4,79 | 4,91 | 5,51 | 6,47 | 7,29 | 8,12 | 9,05 | 10,20 | 10,78 | 11,35 | 14,92 | 18,47 | 21,58 | 101,60 |
| 60x120 | - | - | - | - | - | 4,17 | 4,31 | 5,27 | 5,40 | 5,54 | 6,22 | 7,30 | 8,23 | 9,17 | 10,22 | 11,53 | 12,19 | 12,83 | 16,90 | 20,97 | 24,55 | 114,30 |
| 60x140 | - | - | - | - | - | - | - | - | - | 6,17 | 6,92 | 8,13 | 9,17 | 10,22 | 11,40 | 12,87 | 13,59 | 14,32 | 18,89 | 23,48 | 27,53 | 127,00 |
| 80x100 | - | - | - | - | - | 4,17 | 4,31 | 5,27 | 5,40 | 5,54 | 6,22 | 7,30 | 8,23 | 9,17 | 10,22 | 11,53 | 12,19 | 12,83 | 16,90 | 20,97 | 24,55 | 114,30 |
| 80x120 | - | - | - | - | - | 4,64 | 4,80 | 5,86 | 6,01 | 6,17 | 6,92 | 8,13 | 9,17 | 10,22 | 11,40 | 12,87 | 13,59 | 14,32 | 18,89 | 23,48 | 27,53 | 127,00 |
| 80x140 | - | - | - | - | - | - | - | - | - | 6,79 | 7,63 | 8,96 | 10,11 | 11,26 | 12,57 | 14,20 | 15,00 | 15,81 | 20,88 | 25,98 | 30,50 | 139,70 |
| 80x160 | - | - | - | - | - | - | - | - | - | 7,42 | 8,33 | 9,79 | 11,05 | 12,31 | 13,75 | 15,53 | 16,41 | 17,30 | 22,87 | 28,49 | 33,48 | 152,40 |
| 80x180 | - | - | - | - | - | - | - | - | - | 8,04 | 9,04 | 10,62 | 11,99 | 13,36 | 14,92 | 16,86 | 17,82 | 18,78 | 24,86 | 30,99 | 36,45 | 165,10 |
| 100x120 | - | - | - | - | - | - | - | - | - | 6,79 | 7,63 | 8,96 | 10,11 | 11,26 | 12,57 | 14,20 | 15,00 | 15,81 | 20,88 | 25,98 | 30,50 | 139,70 |
| 100x150 | - | - | - | - | - | - | - | - | - | 7,73 | 8,68 | 10,20 | 11,52 | 12,84 | 14,33 | 16,19 | 17,12 | 18,04 | 23,87 | 29,74 | 34,97 | 158,70 |
| 100x200 | - | - | - | - | - | - | - | - | - | 9,30 | 10,45 | 12,28 | 13,87 | 15,46 | 17,27 | 19,52 | 20,64 | 21,76 | 28,84 | 36,01 | 42,40 | 190,50 |
Tubo industrial redondo com costura longitudinal conforme NBR 6591. Versátil para corrimãos, mobiliário urbano, estruturas tubulares, guarda-corpos e aplicações decorativas.
Conformidade
NBR 6591, espessuras controladas e solda longitudinal inspecionada.
Acabamentos
Preto para soldagem e pintura ou galvanizado a fogo para alta resistência à corrosão.
Comprimento
Barras padrão de 6m com corte sob medida disponível.
Tabela completa de peso (kg/m) por espessura (mm). Role horizontalmente para visualizar todas as colunas.
| Diâmetro ext. | Espessura (mm) - Peso (kg/m) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| pol. | mm | 0,90 | 0,95 | 1,06 | 1,20 | 1,25 | 1,50 | 1,55 | 1,90 | 1,95 | 2,00 | 2,25 | 2,65 | 3,00 | 3,35 | 3,75 | 4,25 | 4,50 | 4,75 | 6,35 | 8,00 | 9,50 |
| 3/8'' | 9,52 | 0,19 | 0,20 | 0,22 | 0,25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 1/2'' | 12,70 | 0,26 | 0,28 | 0,30 | 0,34 | 0,35 | 0,41 | 0,43 | 0,51 | 0,52 | 0,53 | 0,58 | - | - | - | - | - | - | - | - | - | - |
| 5/8'' | 15,87 | 0,33 | 0,35 | 0,39 | 0,43 | 0,45 | 0,53 | 0,55 | 0,65 | 0,67 | 0,68 | 0,76 | - | - | - | - | - | - | - | - | - | - |
| 3/4'' | 19,05 | 0,40 | 0,42 | 0,47 | 0,53 | 0,55 | 0,65 | 0,67 | 0,80 | 0,82 | 0,84 | 0,93 | - | - | - | - | - | - | - | - | - | - |
| 7/8'' | 22,23 | 0,47 | 0,50 | 0,55 | 0,62 | 0,65 | 0,77 | 0,79 | 0,95 | 0,98 | 1,00 | 1,11 | 1,28 | 1,42 | - | - | - | - | - | - | - | - |
| 1'' | 25,40 | 0,54 | 0,57 | 0,64 | 0,72 | 0,74 | 0,88 | 0,91 | 1,10 | 1,13 | 1,15 | 1,28 | 1,49 | 1,66 | - | - | - | - | - | - | - | - |
| 1.1/8'' | 28,57 | 0,61 | 0,65 | 0,72 | 0,81 | 0,84 | 1,00 | 1,03 | 1,25 | 1,28 | 1,31 | 1,46 | 1,69 | 1,89 | 2,08 | 2,30 | - | - | - | - | - | - |
| 1.1/4'' | 31,75 | 0,68 | 0,72 | 0,80 | 0,90 | 0,94 | 1,12 | 1,15 | 1,40 | 1,43 | 1,47 | 1,64 | 1,90 | 2,13 | 2,35 | 2,59 | - | - | - | - | - | - |
| 1.3/8'' | 34,92 | 0,76 | 0,80 | 0,89 | 1,00 | 1,04 | 1,24 | 1,28 | 1,55 | 1,59 | 1,62 | 1,81 | 2,11 | 2,36 | 2,61 | 2,88 | 3,21 | - | - | - | - | - |
| 1.1/2'' | 38,10 | 0,83 | 0,87 | 0,97 | 1,09 | 1,14 | 1,35 | 1,40 | 1,70 | 1,74 | 1,78 | 1,99 | 2,32 | 2,60 | 2,87 | 3,18 | 3,55 | 3,73 | 3,91 | - | - | - |
| 1.5/8'' | 41,28 | 0,90 | 0,94 | 1,05 | 1,19 | 1,23 | 1,47 | 1,52 | 1,85 | 1,89 | 1,94 | 2,17 | 2,52 | 2,83 | 3,13 | 3,47 | 3,88 | 4,08 | 4,28 | - | - | - |
| 1.3/4'' | 44,45 | 0,97 | 1,02 | 1,13 | 1,28 | 1,33 | 1,59 | 1,64 | 1,99 | 2,04 | 2,09 | 2,34 | 2,73 | 3,07 | 3,40 | 3,76 | 4,21 | 4,43 | 4,65 | - | - | - |
| 1.7/8'' | 47,62 | 1,04 | 1,09 | 1,22 | 1,37 | 1,43 | 1,71 | 1,76 | 2,14 | 2,20 | 2,25 | 2,52 | 2,94 | 3,30 | 3,66 | 4,06 | 4,55 | 4,79 | 5,02 | - | - | - |
| 2'' | 50,80 | 1,11 | 1,17 | 1,30 | 1,47 | 1,53 | 1,82 | 1,88 | 2,29 | 2,35 | 2,41 | 2,69 | 3,15 | 3,54 | 3,92 | 4,35 | 4,88 | 5,14 | 5,39 | 6,96 | - | - |
| 2.1/4'' | 57,15 | 1,25 | 1,32 | 1,47 | 1,66 | 1,72 | 2,06 | 2,13 | 2,59 | 2,65 | 2,72 | 3,05 | 3,56 | 4,01 | 4,44 | 4,94 | 5,54 | 5,84 | 6,14 | 7,96 | - | - |
| 2.3/8'' | 60,32 | 1,32 | 1,39 | 1,55 | 1,75 | 1,82 | 2,18 | 2,25 | 2,74 | 2,81 | 2,88 | 3,22 | 3,77 | 4,24 | 4,71 | 5,23 | 5,88 | 6,19 | 6,51 | 8,45 | - | - |
| 2.1/2'' | 63,50 | 1,39 | 1,47 | 1,63 | 1,84 | 1,92 | 2,29 | 2,37 | 2,89 | 2,96 | 3,03 | 3,40 | 3,98 | 4,48 | 4,97 | 5,53 | 6,21 | 6,55 | 6,88 | 8,95 | - | - |
| 3'' | 76,20 | 1,67 | 1,76 | 1,96 | 2,22 | 2,31 | 2,76 | 2,85 | 3,48 | 3,57 | 3,66 | 4,10 | 4,81 | 5,42 | 6,02 | 6,70 | 7,54 | 7,96 | 8,37 | 10,94 | - | - |
| 3.1/4" | 82,55 | 1,81 | 1,91 | 2,13 | 2,41 | 2,51 | 3,00 | 3,10 | 3,78 | 3,88 | 3,97 | 4,46 | 5,22 | 5,89 | 6,54 | 7,29 | 8,21 | 8,66 | 9,11 | 11,93 | - | - |
| 3.1/2'' | 88,90 | - | - | - | 2,60 | 2,70 | 3,23 | 3,34 | 4,08 | 4,18 | 4,29 | 4,81 | 5,64 | 6,36 | 7,07 | 7,87 | 8,87 | 9,37 | 9,86 | 12,93 | - | - |
| 3.3/4" | 95,25 | - | - | - | - | - | 3,47 | 3,58 | 4,37 | 4,49 | 4,60 | 5,16 | 6,05 | 6,82 | 7,59 | 8,46 | 9,54 | 10,07 | 10,60 | 13,92 | - | - |
| 4'' | 101,60 | - | - | - | 2,97 | 3,09 | 3,70 | 3,82 | 4,67 | 4,79 | 4,91 | 5,51 | 6,47 | 7,29 | 8,12 | 9,05 | 10,20 | 10,78 | 11,35 | 14,92 | 18,47 | 21,58 |
| 4.1/2'' | 114,30 | - | - | - | - | - | 4,17 | 4,31 | 5,27 | 5,40 | 5,54 | 6,22 | 7,30 | 8,23 | 9,17 | 10,22 | 11,53 | 12,19 | 12,83 | 16,90 | 20,97 | 24,55 |
| 5'' | 127,00 | - | - | - | - | - | 4,64 | 4,80 | 5,86 | 6,01 | 6,17 | 6,92 | 8,13 | 9,17 | 10,22 | 11,40 | 12,87 | 13,59 | 14,32 | 18,89 | 23,48 | 27,53 |
| 5.1/2'' | 139,70 | - | - | - | - | - | 5,11 | 5,28 | 6,46 | 6,62 | 6,79 | 7,63 | 8,96 | 10,11 | 11,26 | 12,57 | 14,20 | 15,00 | 15,81 | 20,88 | 25,98 | 30,50 |
| 6'' | 152,40 | - | - | - | - | - | 5,58 | 5,77 | 7,05 | 7,24 | 7,42 | 8,33 | 9,79 | 11,05 | 12,31 | 13,75 | 15,53 | 16,41 | 17,30 | 22,87 | 28,49 | 33,48 |
| 6.1/4" | 158,75 | - | - | - | - | - | - | - | - | - | 7,73 | 8,68 | 10,20 | 11,52 | 12,84 | 14,33 | 16,19 | 17,12 | 18,04 | 23,87 | 29,74 | 34,97 |
| 6.1/2" | 165,10 | - | - | - | - | - | - | - | - | - | 8,04 | 9,04 | 10,62 | 11,99 | 13,36 | 14,92 | 16,86 | 17,82 | 18,78 | 24,86 | 30,99 | 36,45 |
| 6.5/8'' | 168,30 | - | - | - | - | - | - | - | - | - | 8,20 | 9,21 | 10,83 | 12,23 | 13,63 | 15,22 | 17,19 | 18,18 | 19,16 | 25,36 | 31,63 | 37,20 |
| 7.1/2" | 190,50 | - | - | - | - | - | - | - | - | - | 9,30 | 10,45 | 12,28 | 13,87 | 15,46 | 17,27 | 19,52 | 20,64 | 21,76 | 28,84 | 36,01 | 42,40 |
| 8" | 203,20 | - | - | - | - | - | - | - | - | - | 9,92 | 11,15 | 13,11 | 14,81 | 16,51 | 18,45 | 20,85 | 22,05 | 23,25 | 30,83 | 38,51 | 45,38 |
Tubo estrutural galvanizado a fogo para estruturas expostas à umidade, maresia ou produtos químicos leves. Disponível em seções quadrada, retangular e redonda, seguindo NBR 6591.
Proteção anticorrosiva
Camada de zinco integral, dispensando pintura imediata e reduzindo manutenção.
Aplicações
Guarda-corpos, fachadas, mezaninos, mobiliário urbano, estruturas leves.
Conformidade
NBR 6591, tolerâncias dimensionais para encaixe e soldagem controlada.
Pesos seguem a tabela de tubos industriais equivalentes; consultar por seção e espessura.
Normas e Aplicações
- Norma: NBR 6591 (Tubos de aço-carbono com costura longitudinal)
- Aplicações: Estruturas metálicas, grades, portões, corrimãos, esquadrias, mobiliário urbano
- Corte: Disponível sob medida
Tubos de Condução
NBR 5580 | NBR 5590 | DIN 2440
Tubos de aço para condução de fluidos (água, gás, vapor, óleo) em sistemas industriais e prediais. Disponíveis em diversas normas e schedules.
Tubo de condução conforme NBR 5580 em aço carbono, disponível em acabamentos preto e galvanizado, nas classes Leve e Média. Indicado para redes de água, gás e instalações industriais de baixa a média pressão.
Acabamentos
Preto para solda/pintura ou galvanizado a fogo para máxima proteção contra corrosão.
Classes
Leve e Média, com espessuras e pesos separados na mesma tabela para comparação rápida.
Aplicações
Rede de água, gás e sistemas industriais; corte sob medida disponível.
Tabela de espessura (mm) e peso (kg/m) por diâmetro, com classes Leve e Média lado a lado.
| Diâmetro externo | Classe Leve | Classe Média | |||||
|---|---|---|---|---|---|---|---|
| pol. | mm | espessura (mm) | Peso kg/m Preto | Peso kg/m Galvanizado | espessura (mm) | Peso kg/m Preto | Peso kg/m Galvanizado |
| 1/2" | 21,30 | 2,25 | 1,06 | 1,11 | 2,65 | 1,22 | 1,27 |
| 3/4" | 26,90 | 2,25 | 1,37 | 1,44 | 2,65 | 1,59 | 1,66 |
| 1" | 33,70 | 2,65 | 2,03 | 2,12 | 3,35 | 2,51 | 2,60 |
| 1.1/4" | 42,40 | 2,65 | 2,60 | 2,72 | 3,35 | 3,23 | 3,34 |
| 1.12" | 48,30 | 3,00 | 3,35 | 3,49 | 3,35 | 3,71 | 3,84 |
| 2" | 60,30 | 3,00 | 4,24 | 4,41 | 3,75 | 5,23 | 5,40 |
| 2.1/2" | 76,10 | 3,35 | 6,01 | 6,22 | 3,75 | 6,69 | 6,91 |
| 3" | 88,90 | 3,35 | 7,07 | 7,32 | 3,75 | 7,90 | 8,13 |
| 3.1/2" | 101,60 | 3,75 | 9,05 | - | 4,25 | 10,20 | - |
| 4" | 114,30 | 3,75 | 10,22 | 10,55 | 4,50 | 12,19 | 12,50 |
| 5" | 139,70 | - | - | - | 4,75 | 15,81 | 16,20 |
| 6" | 165,10 | - | - | - | 5,00 | 19,74 | 20,22 |

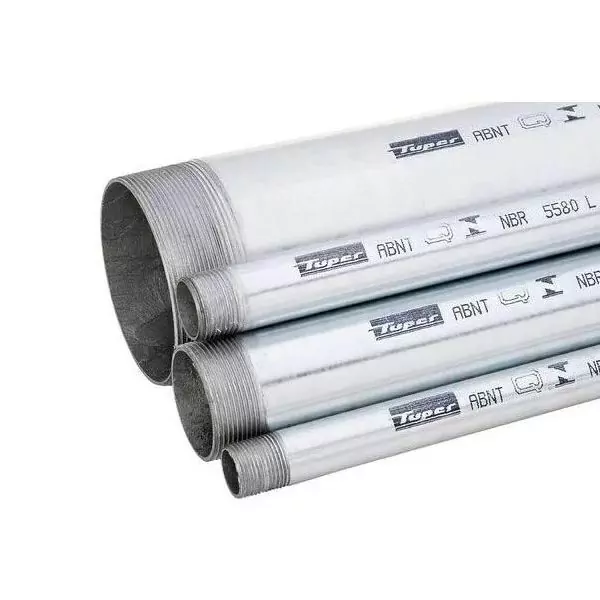

Tubo de condução galvanizado roscado (BSP) conforme NBR 5580. Indicado para redes aparentes de água, gás, sprinklers e hidrantes, com montagem rápida sem solda.
Proteção
Galvanização integral + rosca vedada para máxima resistência à corrosão.
Agilidade
Instalação com conexões roscadas, reduzindo tempo de obra e necessidade de solda.
Aplicações
Água fria/quente, GLP, ar comprimido, sprinklers, hidrantes, redes industriais leves.
Dimensões e pesos seguem a tabela da NBR 5580 (classes Leve e Média); informar diâmetro e classe para cotação.
Tubo de condução para alta pressão conforme NBR 5590, com tabelas em SCH 40, SCH 80 e SCH 160. Indicados para vapor, óleo, gás e linhas industriais críticas.
Conformidade
NBR 5590 com espessuras por Schedule e controle dimensional.
Aplicações
Alta pressão/temperatura: vapor, óleo, gás, linhas industriais.
Disponibilidade
SCH 40, 80 e 160; corte sob medida disponível.
Tabela de espessura (mm) e peso (kg/m) por diâmetro, organizada por Schedule.
| Diâmetro externo | SCH 40 | SCH 80 | SCH 160 | ||||
|---|---|---|---|---|---|---|---|
| pol. | mm | espessura (mm) | Peso kg/m | espessura (mm) | Peso kg/m | espessura (mm) | Peso kg/m |
| 1/4" | 13,70 | 2,24 | 0,63 | 3,02 | 0,80 | - | - |
| 3/8'' | 17,20 | 2,31 | 0,85 | 3,20 | 1,10 | - | - |
| 1/2'' | 21,30 | 2,77 | 1,26 | 3,73 | 1,62 | 4,78 | 1,95 |
| 3/4'' | 26,70 | 2,87 | 1,68 | 3,91 | 2,19 | 5,66 | 2,89 |
| 1'' | 33,40 | 3,38 | 2,50 | 4,55 | 3,23 | 6,36 | 4,23 |
| 1.1/4'' | 42,20 | 3,56 | 3,38 | 4,85 | 4,46 | 6,35 | 5,60 |
| 1.1/2'' | 48,30 | 3,68 | 4,05 | 5,08 | 5,40 | 7,14 | 7,23 |
| 2'' | 60,30 | 3,91 | 5,43 | 5,54 | 7,47 | 8,74 | 11,10 |
| 2.1/2'' | 73,00 | 5,16 | 8,62 | 7,01 | 11,40 | 9,52 | 14,90 |
| 3'' | 88,90 | 5,49 | 11,28 | 7,62 | 15,25 | 11,13 | 21,31 |
| 3.1/2" | 101,60 | 5,74 | 13,56 | 8,08 | 18,60 | - | - |
| 4" | 114,30 | 6,02 | 16,06 | 8,56 | 22,29 | 13,49 | 33,49 |
| 5" | 141,30 | 6,55 | 21,75 | 9,52 | 30,92 | 15,88 | 49,01 |
| 6" | 168,30 | 7,11 | 28,23 | 10,97 | 42,51 | 18,26 | 67,48 |
| 8" | 219,10 | 8,18 | 42,48 | 12,70 | 64,56 | 23,01 | 111,14 |
| 10" | 273,05 | 9,27 | 60,23 | 15,10 | 95,87 | 28,57 | 172,07 |
| 12" | 323,84 | 10,31 | 79,64 | 17,47 | 131,88 | 33,32 | 238,49 |
Normas e Aplicações
- Normas: NBR 5580, DIN 2440, ASTM A106, Schedules 40/80/160
- Aplicações: Condução de água, gás, vapor, óleo em sistemas industriais e prediais
- Corte: Disponível sob medida
Tubos Especiais
Mecânicos | Sem Costura | Caldeira
Tubos mecânicos e sem costura para aplicações industriais de alta exigência mecânica. Materiais especiais com certificação e rastreabilidade garantidas.
Tubos trefilados a frio com acabamento de precisão, ideais para aplicações mecânicas, cilindros hidráulicos e pneumáticos.
Aplicações Principais:
- • Cilindros hidráulicos e pneumáticos
- • Eixos e componentes mecânicos
- • Equipamentos industriais
- • Máquinas e implementos
vMec 134 AP, ST 52
1/2" até 12" (sob consulta)
Tubos sem costura em aço carbono conforme NBR 5590, com espessuras por Schedule (40, 80 e 160) para linhas de alta pressão e temperatura: vapor, óleo, gás e fluidos industriais.
Conformidade
NBR 5590 / ASTM A106, inspeção de espessura e dimensional, sem solda longitudinal.
Schedules
SCH 40, SCH 80 e SCH 160 apresentados na mesma tabela para comparação rápida.
Aplicações
Vapor, óleo, gás, trocadores de calor e linhas críticas de processo.
Tabela de espessura (mm) e peso (kg/m) por diâmetro externo, organizada por Schedule.
| Diâmetro externo | SCH 40 | SCH 80 | SCH 160 | ||||
|---|---|---|---|---|---|---|---|
| pol. | mm | espessura (mm) | Peso kg/m | espessura (mm) | Peso kg/m | espessura (mm) | Peso kg/m |
| 1/4" | 13,70 | 2,24 | 0,63 | 3,02 | 0,80 | - | - |
| 3/8'' | 17,20 | 2,31 | 0,85 | 3,20 | 1,10 | - | - |
| 1/2'' | 21,30 | 2,77 | 1,26 | 3,73 | 1,62 | 4,78 | 1,95 |
| 3/4'' | 26,70 | 2,87 | 1,68 | 3,91 | 2,19 | 5,66 | 2,89 |
| 1'' | 33,40 | 3,38 | 2,50 | 4,55 | 3,23 | 6,36 | 4,23 |
| 1.1/4'' | 42,20 | 3,56 | 3,38 | 4,85 | 4,46 | 6,35 | 5,60 |
| 1.1/2'' | 48,30 | 3,68 | 4,05 | 5,08 | 5,40 | 7,14 | 7,23 |
| 2'' | 60,30 | 3,91 | 5,43 | 5,54 | 7,47 | 8,74 | 11,10 |
| 2.1/2'' | 73,00 | 5,16 | 8,62 | 7,01 | 11,40 | 9,52 | 14,90 |
| 3'' | 88,90 | 5,49 | 11,28 | 7,62 | 15,25 | 11,13 | 21,31 |
| 3.1/2" | 101,60 | 5,74 | 13,56 | 8,08 | 18,60 | - | - |
| 4" | 114,30 | 6,02 | 16,06 | 8,56 | 22,29 | 13,49 | 33,49 |
| 5" | 141,30 | 6,55 | 21,75 | 9,52 | 30,92 | 15,88 | 49,01 |
| 6" | 168,30 | 7,11 | 28,23 | 10,97 | 42,51 | 18,26 | 67,48 |
| 8" | 219,10 | 8,18 | 42,48 | 12,70 | 64,56 | 23,01 | 111,14 |
| 10" | 273,05 | 9,27 | 60,23 | 15,10 | 95,87 | 28,57 | 172,07 |
| 12" | 323,84 | 10,31 | 79,64 | 17,47 | 131,88 | 33,32 | 238,49 |
Normas e Aplicações
- Normas: vMec 134 AP, ST 52, ASTM A106, NBR 5590
- Aplicações: Cilindros hidráulicos, caldeiras, trocadores de calor, sistemas de alta pressão
- Certificação: PMI, testes hidrostáticos, rastreabilidade completa
Barras Laminadas
A36 | 1020 | 1045 | 8620
Barras laminadas a quente em diversos formatos: chatas, redondas, quadradas, cantoneiras, vigas e perfis. Materiais disponíveis: A36, 1020, 1045, 8620, 8640, 4140, 4340.
Barras chatas laminadas com tabelas completas em polegadas e milímetros, incluindo peso por metro para seleção rápida.
| Dimensões | ||
|---|---|---|
| pol. | mm | Peso kg/m |
| 1/8" x 3/8" | 3,18 x 9,53 | 0,24 |
| 1/8" x 1/2" | 3,18 x 12,70 | 0,32 |
| 1/8" x 5/8" | 3,18 x 15,88 | 0,40 |
| 1/8" x 3/4" | 3,18 x 19,05 | 0,48 |
| 1/8" x 7/8" | 3,18 x 22,22 | 0,56 |
| 1/8" x 1" | 3,18 x 25,40 | 0,63 |
| 1/8" x 1.1/4" | 3,18 x 31,75 | 0,72 |
| 1/8" x 1.1/2" | 3,18 x 38,10 | 0,87 |
| 1/8" x 2" | 3,18 x 50,80 | 1,27 |
| 3/16" x 1/2" | 4,76 x 12,70 | 0,48 |
| 3/16" x 5/8" | 4,76 x 15,88 | 0,59 |
| 3/16" x 3/4" | 4,76 x 19,05 | 0,71 |
| 3/16" x 7/8" | 4,76 x 22,22 | 0,83 |
| 3/16" x 1" | 4,76 x 25,40 | 0,95 |
| 3/16" x 1.1/4" | 4,76 x 31,75 | 1,19 |
| 3/16" x 1.1/2" | 4,76 x 38,10 | 1,42 |
| 3/16" x 2" | 4,76 x 50,80 | 1,90 |
| 1/4" x 1/2" | 6,35 x 12,70 | 0,59 |
| 1/4" x 5/8" | 6,35 x 15,88 | 0,74 |
| 1/4" x 3/4" | 6,35 x 19,05 | 0,95 |
| 1/4" x 7/8" | 6,35 x 22,22 | 1,11 |
| 1/4" x 1" | 6,35 x 25,40 | 1,27 |
| 1/4" x 1.1/4" | 6,35 x 31,75 | 1,58 |
| 1/4" x 1.1/2" | 6,35 x 38,10 | 1,90 |
| 1/4" x 2" | 6,35 x 50,80 | 2,53 |
| 1/4" x 2.1/2" | 6,35 x 63,50 | 3,17 |
| 1/4" x 3" | 6,35 x 76,20 | 3,80 |
| 1/4" x 4" | 6,35 x 101,60 | 5,07 |
| 5/16" x 1" | 7,94 x 25,40 | 1,58 |
| 5/16" x 1.1/4" | 7,94 x 31,75 | 1,98 |
| 5/16" x 1.1/2" | 7,94 x 38,10 | 2,38 |
| 5/16" x 2" | 7,94 x 50,80 | 3,17 |
| Dimensões | ||
|---|---|---|
| pol. | mm | Peso kg/m |
| 5/16" x 2.1/2" | 7,94 x 63,50 | 3,96 |
| 5/16" x 3" | 7,94 x 76,20 | 4,75 |
| 5/16" x 4" | 7,94 x 101,60 | 6,33 |
| 3/8" x 1" | 9,53 x 25,40 | 1,90 |
| 3/8" x 1.1/4" | 9,53 x 31,75 | 2,38 |
| 3/8" x 1.1/2" | 9,53 x 38,10 | 2,85 |
| 3/8" x 2" | 9,53 x 50,80 | 3,80 |
| 3/8" x 2.1/2" | 9,53 x 63,50 | 4,75 |
| 3/8" x 3" | 9,53 x 76,20 | 5,70 |
| 3/8" x 4" | 9,53 x 101,60 | 7,60 |
| 1/2" x 7/8" | 12,70 x 22,22 | 2,22 |
| 1/2" x 1.1/4" | 12,70 x 31,75 | 3,17 |
| 1/2" x 1.1/2" | 12,70 x 38,10 | 3,80 |
| 1/2" x 2" | 12,70 x 50,80 | 5,06 |
| 1/2" x 2.1/2" | 12,70 x 63,50 | 6,33 |
| 1/2" x 3" | 12,70 x 76,20 | 7,60 |
| 1/2" x 4" | 12,70 x 101,60 | 10,13 |
| 5/8" x 1.1/2" | 15,88 x 38,10 | 4,75 |
| 5/8" x 1.3/4" | 15,88 x 44,45 | 5,39 |
| 5/8" x 2" | 15,88 x 50,80 | 6,33 |
| 5/8" x 2.1/2" | 15,88 x 63,50 | 7,92 |
| 5/8" x 3" | 15,88 x 76,20 | 9,50 |
| 5/8" x 3.1/2" | 15,88 x 88,90 | 10,84 |
| 5/8" x 4" | 15,88 x 101,60 | 12,67 |
| 3/4" x 2" | 19,05 x 50,80 | 7,60 |
| 3/4" x 2.1/2" | 19,05 x 63,50 | 9,50 |
| 3/4" x 3" | 19,05 x 76,20 | 11,40 |
| 3/4" x 3.1/2" | 19,05 x 88,90 | 13,05 |
| 3/4" x 4" | 19,05 x 101,60 | 15,19 |
| 1" x 2.1/2" | 25,40 x 63,50 | 12,66 |
| 1" x 3" | 25,40 x 76,20 | 15,19 |
| 1" x 4" | 25,40 x 101,60 | 20,26 |
Tabelas completas de barras redondas e quadradas laminadas, com peso por metro em polegadas e milímetros para seleção rápida.

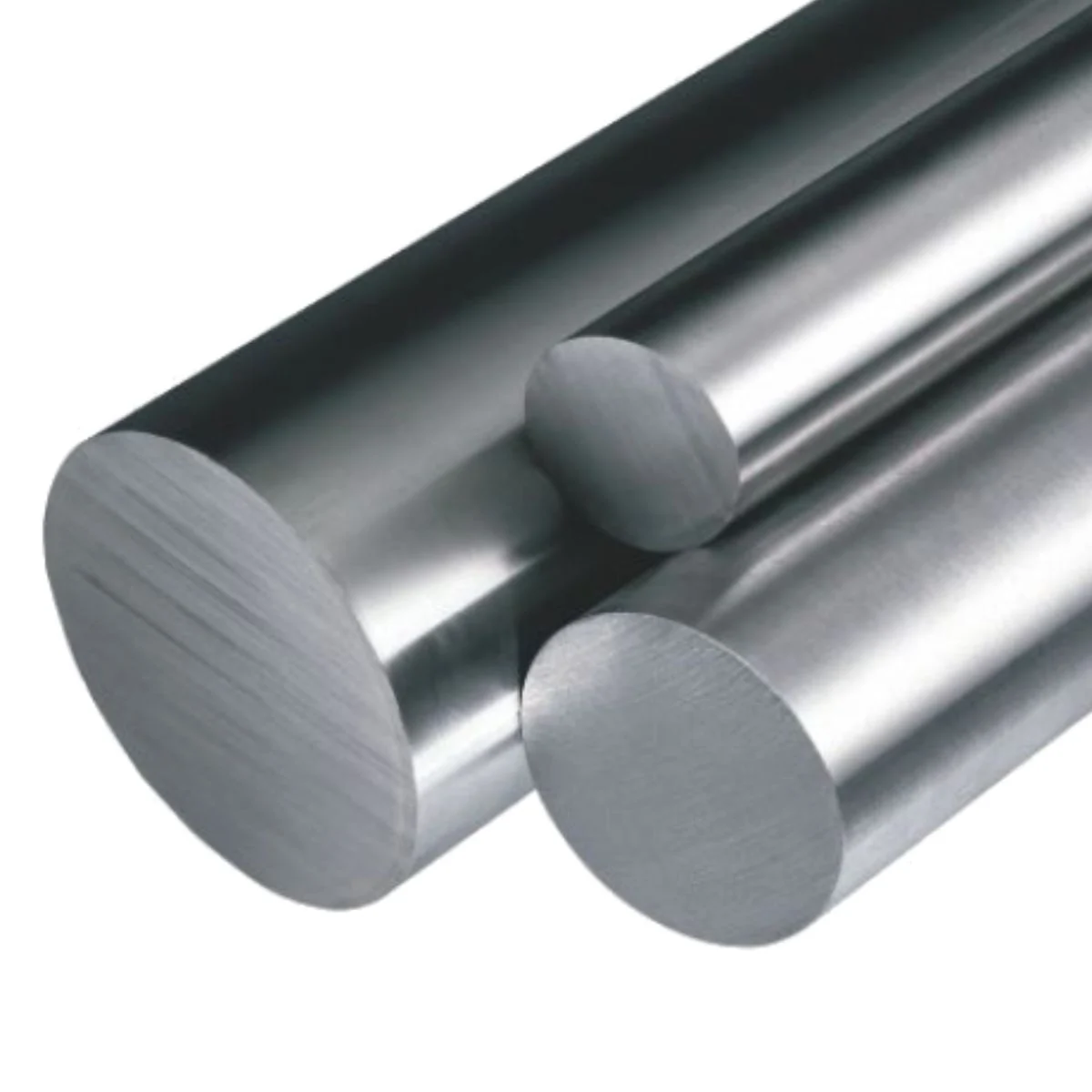

Barra Redonda
A36 | 1020 | 1045 | 8620 | 4140

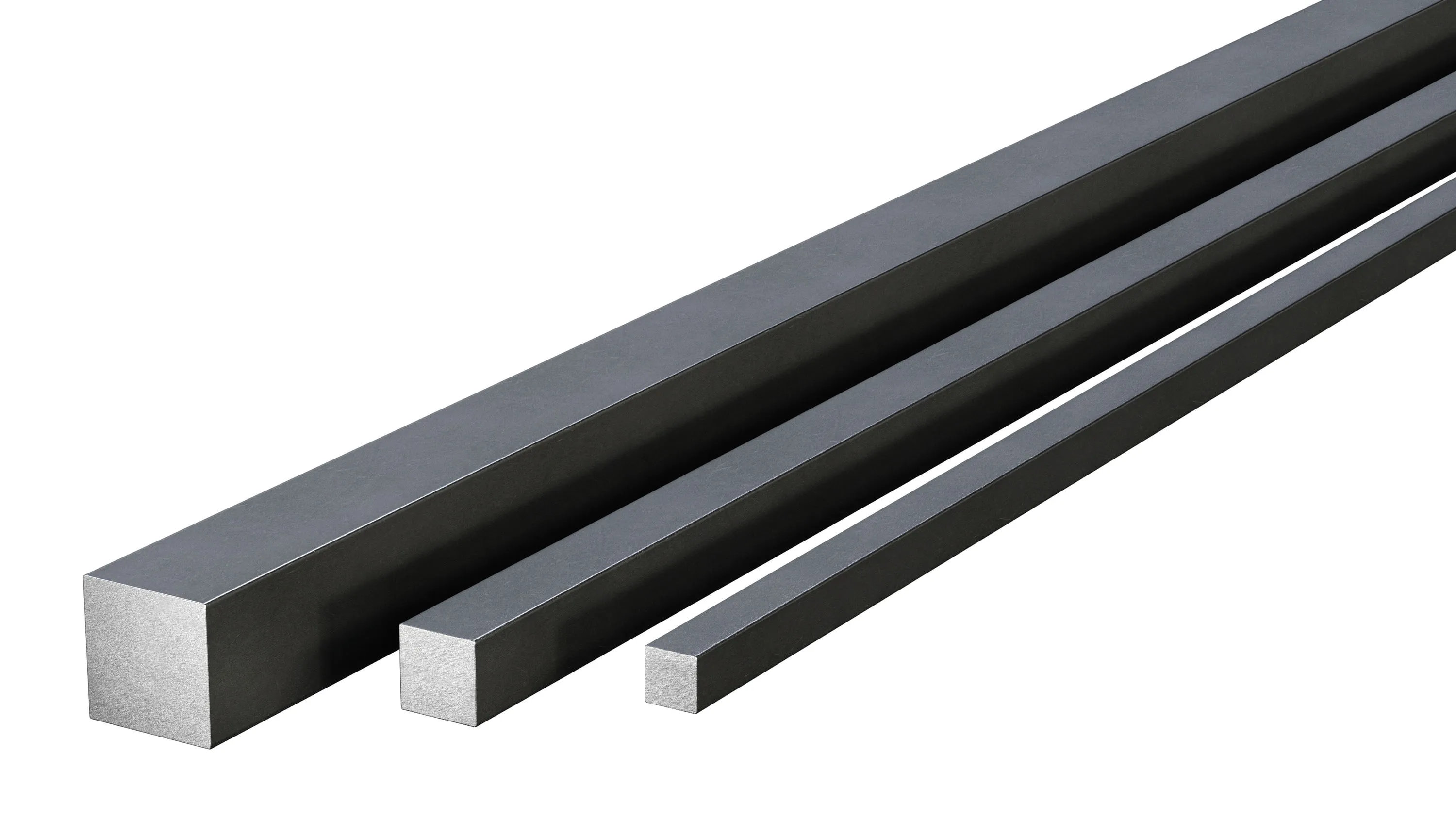

Barra Quadrada
A36 | 1020 | 1045 | 8620 | 4140
| pol. | mm | Barra Redonda kg/m | Barra Quadrada kg/m |
|---|---|---|---|
| 1/4" | 6,35 | 0,25 | 0,32 |
| 5/16" | 7,94 | 0,39 | 0,49 |
| 3/8" | 9,52 | 0,56 | 0,71 |
| 7/16" | 11,11 | 0,76 | 0,97 |
| 1/2" | 12,70 | 0,99 | 1,22 |
| 9/16" | 14,29 | 1,28 | 1,60 |
| 5/8" | 15,87 | 1,55 | 1,98 |
| 3/4" | 19,05 | 2,24 | 2,85 |
| 7/8" | 22,22 | 3,04 | 3,87 |
| 1" | 25,40 | 3,97 | 5,06 |
| 1.1/8" | 28,57 | 5,03 | 6,40 |
| 1.1/4" | 31,75 | 6,21 | 7,91 |
| 1.3/8" | 34,92 | 7,51 | 9,57 |
| 1.1/2" | 38,10 | 8,94 | 11,39 |
| 1.5/8" | 41,27 | 10,49 | 13,36 |
| 1.3/4" | 44,45 | 12,17 | 15,50 |
| 1.7/8" | 47,62 | 13,97 | 17,79 |
| 2" | 50,80 | 15,90 | 20,24 |
| 2.1/8" | 53,97 | 17,95 | 22,85 |
| 2.1/4" | 57,15 | 20,12 | 25,62 |
| 2.3/8" | 60,32 | 22,42 | 28,54 |
| 2.1/2" | 63,50 | 24,84 | 31,62 |
| 2.5/8" | 66,67 | 27,38 | 34,87 |
| 2.3/4" | 69,85 | 30,05 | 38,27 |
| 2.7/8" | 73,02 | 32,85 | 41,82 |
| 3" | 76,20 | 35,76 | 45,54 |
| 3.1/8" | 79,38 | 38,81 | 49,41 |
| 3.1/4" | 82,55 | 41,88 | 53,44 |
| 3.3/8" | 85,73 | 45,27 | 57,63 |
| 3.1/2" | 88,90 | 48,68 | 61,98 |
| 3.5/8" | 92,08 | 52,22 | 66,49 |
| 3.3/4" | 95,25 | 55,88 | 71,15 |
| 3.7/8" | 98,43 | 60,67 | 75,98 |
| 4" | 101,60 | 63,58 | 80,96 |
| 4.1/8" | 104,78 | 67,62 | 86,10 |
| 4.1/4" | 107,95 | 71,78 | 91,39 |
| 4.3/8" | 111,13 | 76,06 | 96,85 |
| 4.1/2" | 114,30 | 80,47 | 102,46 |
| 4.5/8" | 117,48 | 85,01 | 108,23 |
| 4.3/4" | 120,65 | 89,66 | 114,16 |
| 4.7/8" | 123,83 | 94,44 | 120,25 |
| pol. | mm | Barra Redonda kg/m | Barra Quadrada kg/m |
|---|---|---|---|
| 5" | 127,00 | 99,80 | 126,50 |
| 5.1/4" | 133,35 | 109,50 | 139,50 |
| 5.1/2" | 139,70 | 120,20 | 153,10 |
| 5.3/4" | 146,05 | 131,40 | 167,20 |
| 6" | 152,40 | 143,10 | 182,50 |
| 6.1/4" | 158,75 | 155,20 | 197,80 |
| 6.1/2" | 165,10 | 167,90 | 213,50 |
| 6.3/4" | 171,45 | 181,10 | 231,00 |
| 7" | 177,80 | 194,70 | 248,10 |
| 7.1/4" | 184,15 | 209,70 | 266,20 |
| 7.1/2" | 190,50 | 223,90 | 285,00 |
| 7.3/4" | 196,85 | 238,90 | 304,00 |
| 8" | 203,20 | 254,60 | 324,00 |
| 8.1/4" | 209,55 | 270,70 | 345,00 |
| 8.1/2" | 215,90 | 287,40 | 365,90 |
| 8.3/4" | 222,25 | 304,60 | 388,50 |
| 9" | 228,60 | 322,10 | 410,20 |
| 9.1/4" | 234,95 | 340,30 | 433,50 |
| 9.1/2" | 241,30 | 359,00 | 457,10 |
| 9.3/4" | 247,65 | 378,10 | 481,40 |
| 10" | 254,00 | 397,80 | 506,50 |
| 10.1/4" | 260,35 | 417,90 | 532,00 |
| 10.1/2" | 266,70 | 438,50 | 558,40 |
| 10.3/4" | 273,05 | 459,70 | 585,30 |
| 11" | 279,40 | 481,20 | 612,80 |
| 11.1/4" | 285,75 | 503,40 | 641,00 |
| 11.1/2" | 292,70 | 526,00 | 669,80 |
| 11.3/4" | 298,45 | 549,10 | 699,20 |
| 12" | 304,80 | 572,70 | 729,30 |
| 12.1/2" | 317,50 | 620,90 | 790,60 |
| 13" | 330,20 | 672,60 | 855,80 |
| 13.1/2" | 342,90 | 724,30 | 922,20 |
| 14" | 355,60 | 779,70 | 992,60 |
| 14.1/2" | 368,30 | 835,50 | 1.063,80 |
| 15" | 381,00 | 894,90 | 1.139,50 |
| 15.1/2" | 393,70 | 954,70 | 1.215,60 |
| 16" | 406,40 | 1.017,30 | 1.295,30 |
| 17" | 431,80 | 1.148,50 | 1.462,30 |
| 18" | 457,20 | 1.287,60 | 1.639,40 |
| 19" | 482,60 | 1.434,60 | 1.826,60 |
| 20" | 508,00 | 1.589,50 | 2.023,90 |
Perfis em L para estruturas metálicas, torres, suportes e reforços estruturais.
| Dimensões | ||
|---|---|---|
| pol. | mm | Peso kg/m |
| 1/8" x 1/2" | 3,18 x 12,70 | 0,55 |
| 1/8" x 5/8" | 3,18 x 15,88 | 0,71 |
| 1/8" x 3/4" | 3,18 x 19,05 | 0,87 |
| 1/8" x 7/8" | 3,18 x 22,22 | 1,03 |
| 1/8" x 1" | 3,18 x 25,40 | 1,19 |
| 1/8" x 1.1/4" | 3,18 x 31,75 | 1,53 |
| 1/8" x 1.1/2" | 3,18 x 38,10 | 1,85 |
| 1/8" x 1.3/4" | 3,18 x 44,45 | 2,18 |
| 1/8" x 2" | 3,18 x 50,80 | 2,46 |
| 3/16" x 1" | 4,76 x 25,40 | 1,72 |
| 3/16" x 1.1/4" | 4,76 x 31,75 | 2,22 |
| 3/16" x 1.1/2" | 4,76 x 38,10 | 2,70 |
| 3/16" x 1.3/4" | 4,76 x 44,45 | 3,19 |
| 3/16" x 2" | 4,76 x 50,80 | 3,66 |
| 3/16" x 2.1/2" | 4,76 x 63,50 | 4,64 |
| 3/16" x 3" | 4,76 x 76,20 | 5,59 |
| 1/4" x 1" | 6,35 x 25,40 | 2,22 |
| 1/4" x 1.1/4" | 6,35 x 31,75 | 2,86 |
| 1/4" x 1.1/2" | 6,35 x 38,10 | 3,51 |
| 1/4" x 1.3/4" | 6,35 x 44,45 | 4,16 |
| 1/4" x 2" | 6,35 x 50,80 | 4,79 |
| 1/4" x 2.1/2" | 6,35 x 63,50 | 6,08 |
| 1/4" x 3" | 6,35 x 76,20 | 7,35 |
| 1/4" x 4" | 6,35 x 101,60 | 9,93 |
| 5/16" x 2" | 7,94 x 50,80 | 5,88 |
| 5/16" x 2.1/2" | 7,94 x 63,50 | 7,49 |
| 5/16" x 3" | 7,94 x 76,20 | 9,07 |
| 5/16" x 4" | 7,94 x 101,60 | 12,30 |
| 3/8" x 2" | 9,53 x 50,80 | 6,93 |
| 3/8" x 2.1/2" | 9,53 x 63,50 | 8,86 |
| 3/8" x 3" | 9,53 x 76,20 | 10,80 |
| 3/8" x 4" | 9,53 x 101,60 | 14,60 |
| 3/8" x 5" | 9,53 x 127,00 | 18,30 |
| 3/8" x 6" | 9,53 x 152,40 | 22,20 |
| 1/2" x 3" | 12,70 x 76,20 | 14,00 |
| 1/2" x 4" | 12,70 x 101,60 | 19,10 |
| 1/2" x 5" | 12,70 x 127,00 | 24,10 |
| 1/2" x 6" | 12,70 x 152,40 | 29,20 |
| 5/8" x 5" | 15,88 x 127,00 | 29,80 |
| 5/8" x 6" | 15,88 x 152,40 | 36,00 |
| 3/4" x 5" | 19,05 x 127,00 | 35,10 |
| 3/4" x 6" | 19,05 x 152,40 | 42,70 |

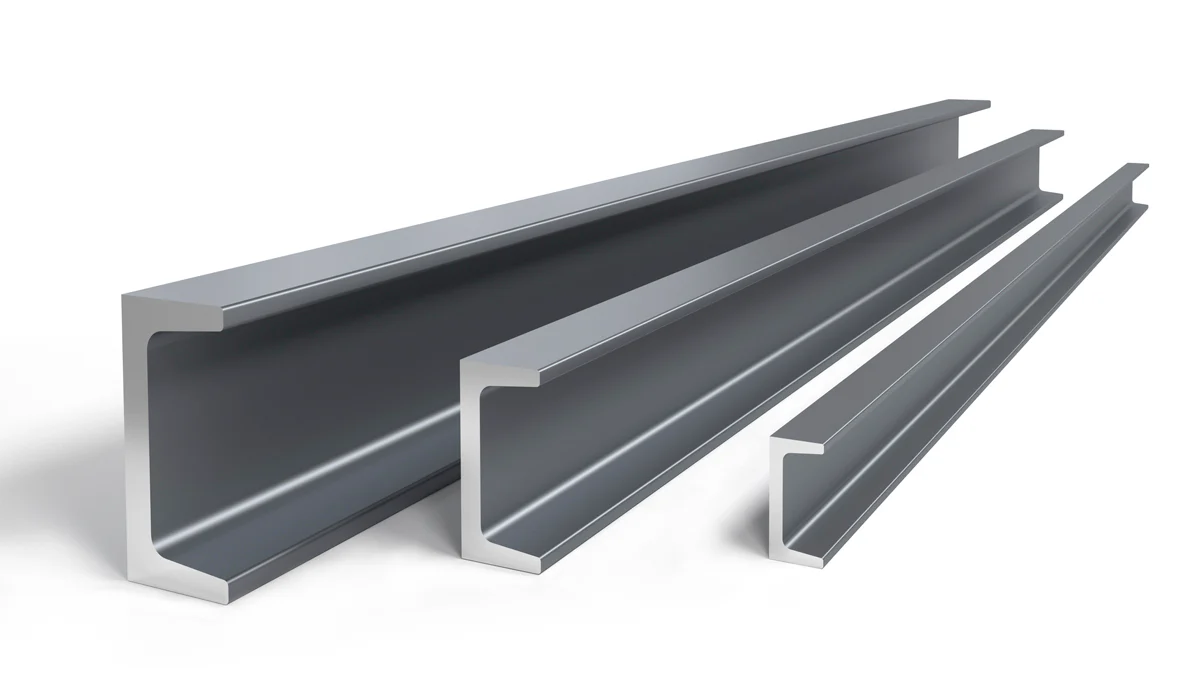

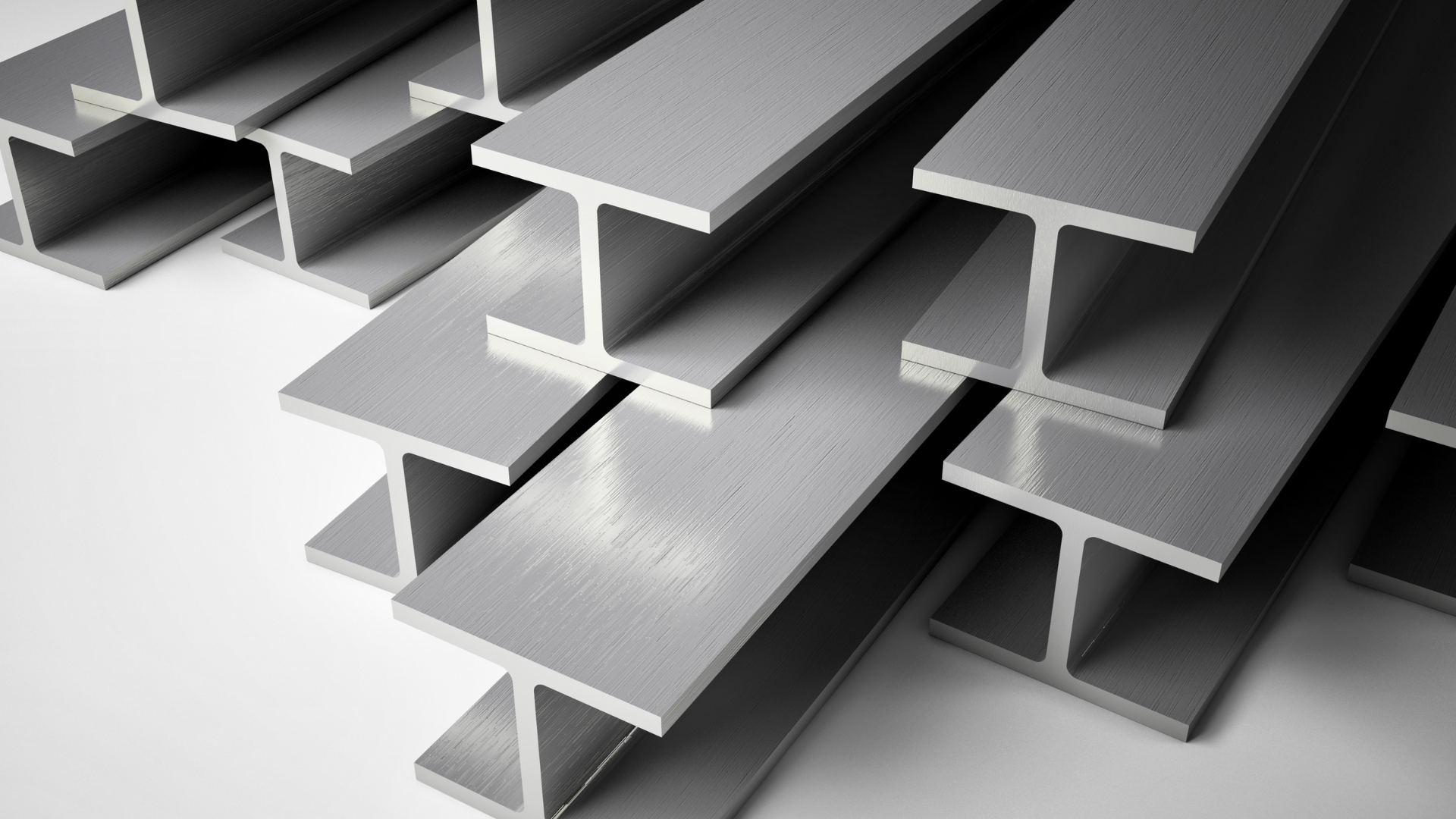

Perfis estruturais I (duplo T) e U para construções metálicas, pontes, galpões e estruturas de grande porte.
Aplicações:
- • Estruturas metálicas e galpões
- • Pontes e viadutos
- • Mezaninos e plataformas
- • Suportes de máquinas e equipamentos
Disponibilidade: Diversas dimensões sob consulta. Entre em contato informando altura, largura e espessura desejadas. Consulte também o peso teórico por metro nas tabelas abaixo.
| pol. | mm | Alma (mm) | Esp. da alma (mm) | Peso teórico kg/m |
|---|---|---|---|---|
| 3" x 1.1/2" | 76,20 | 35,81 | 4,32 | 6,10 |
| 3" x 1.1/2" | 76,20 | 38,05 | 6,55 | 7,44 |
| 4" x 1.5/8" | 101,60 | 40,23 | 4,67 | 8,04 |
| 4" x 1.5/8" | 101,60 | 41,83 | 6,27 | 9,30 |
| 6" x 2" | 152,40 | 48,80 | 5,08 | 12,20 |
| 6" x 2" | 152,40 | 51,70 | 7,98 | 15,60 |
| 8" x 2.1/4" | 203,20 | 57,15 | 5,59 | 17,10 |
| 8" x 2.1/4" | 203,20 | 57,15 | 7,70 | 20,50 |
| 10" x 2.5/8" | 254,00 | 66,68 | 6,10 | 22,77 |
| 10" x 2.5/8" | 254,00 | 66,68 | 9,63 | 29,76 |
| 12" x 3" | 304,80 | 76,20 | 7,11 | 30,70 |
| 12" x 3" | 304,80 | 76,20 | 9,83 | 37,20 |
| pol. | mm | Alma (mm) | Esp. da alma (mm) | Peso teórico kg/m |
|---|---|---|---|---|
| 3" x 2.3/8" | 76,20 | 59,20 | 4,32 | 8,48 |
| 3" x 2.3/8" | 76,20 | 61,20 | 6,38 | 9,68 |
| 4" x 2.5/8" | 101,60 | 67,60 | 4,90 | 11,46 |
| 4" x 2.5/8" | 101,60 | 69,20 | 6,43 | 12,65 |
| 5" x 3" | 127,00 | 76,20 | 5,44 | 14,88 |
| 5" x 3" | 127,00 | 79,70 | 8,81 | 18,20 |
| 6" x 3.3/8" | 152,40 | 84,60 | 5,89 | 18,60 |
| 6" x 3.3/8" | 152,40 | 87,50 | 8,71 | 22,00 |

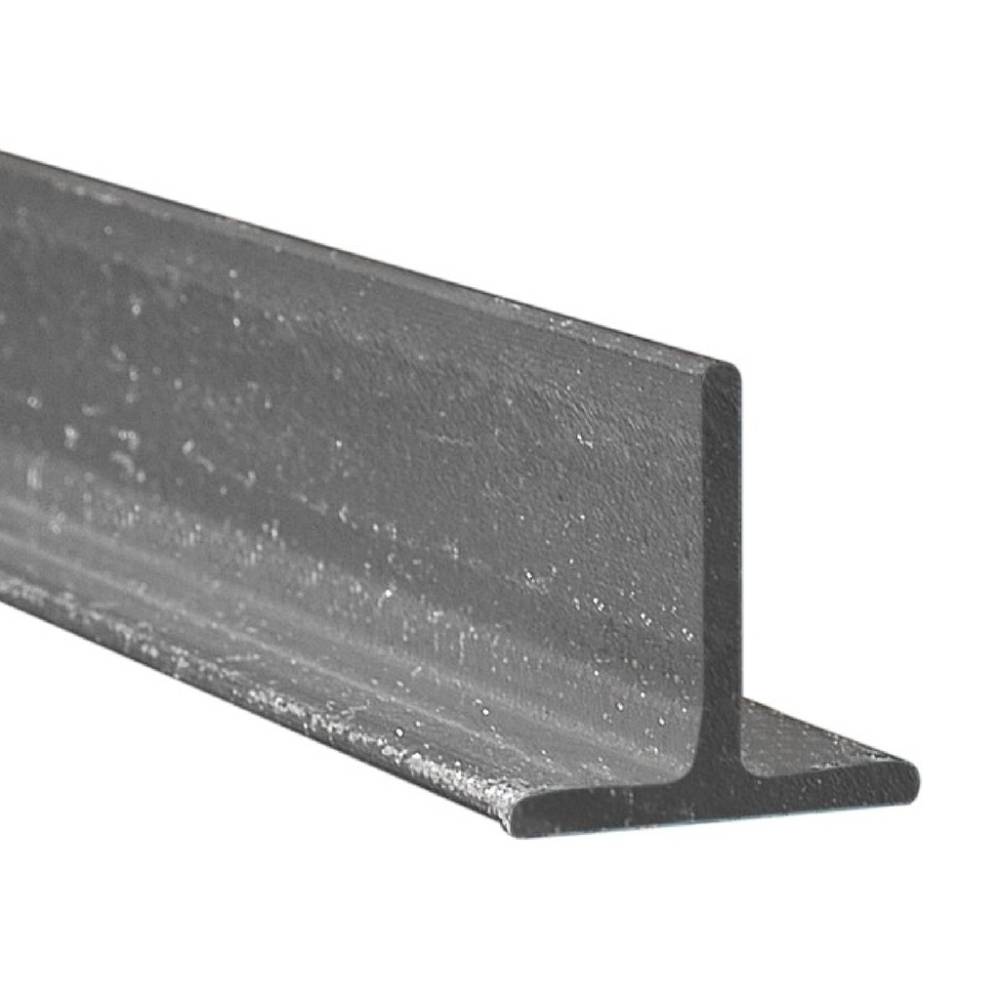

Perfis laminados Tee (abas inclinadas) com dimensões em polegadas e milímetros e peso teórico por metro para especificação rápida.
| Dimensão (pol.) | Dimensão (mm) | Peso teórico kg/m |
|---|---|---|
| 1/8" x 5/8" | 3,18 x 15,88 | 0,71 |
| 1/8" x 3/4" | 3,18 x 19,05 | 0,86 |
| 1/8" x 7/8" | 3,18 x 22,22 | 0,99 |
| 1/8" x 1" | 3,18 x 25,40 | 1,18 |
| 1/8" x 1.1/4" | 3,18 x 31,75 | 1,50 |
| 1/8" x 1.1/2" | 3,18 x 38,10 | 1,82 |
| 3/16" x 1.1/4" | 4,76 x 31,75 | 2,16 |
| 3/16" x 1.1/2" | 4,76 x 38,10 | 2,65 |
| 3/16" x 2" | 4,76 x 50,80 | 3,62 |
| 1/4" x 1.1/2" | 6,35 x 38,10 | 3,42 |
| 1/4" x 2" | 6,35 x 50,80 | 4,74 |
Normas e Materiais
- Materiais: A36 (estrutural), SAE 1020, 1045, 8620, 8640, 4140, 4340
- Aplicações: Estruturas, usinagem, componentes mecânicos, construção civil
- Corte: Disponível sob medida
Barras Trefiladas
1020 | 1045
Barras trefiladas a frio com acabamento de precisão e tolerâncias dimensionais rigorosas. Ideais para usinagem e aplicações mecânicas que exigem alto acabamento superficial.

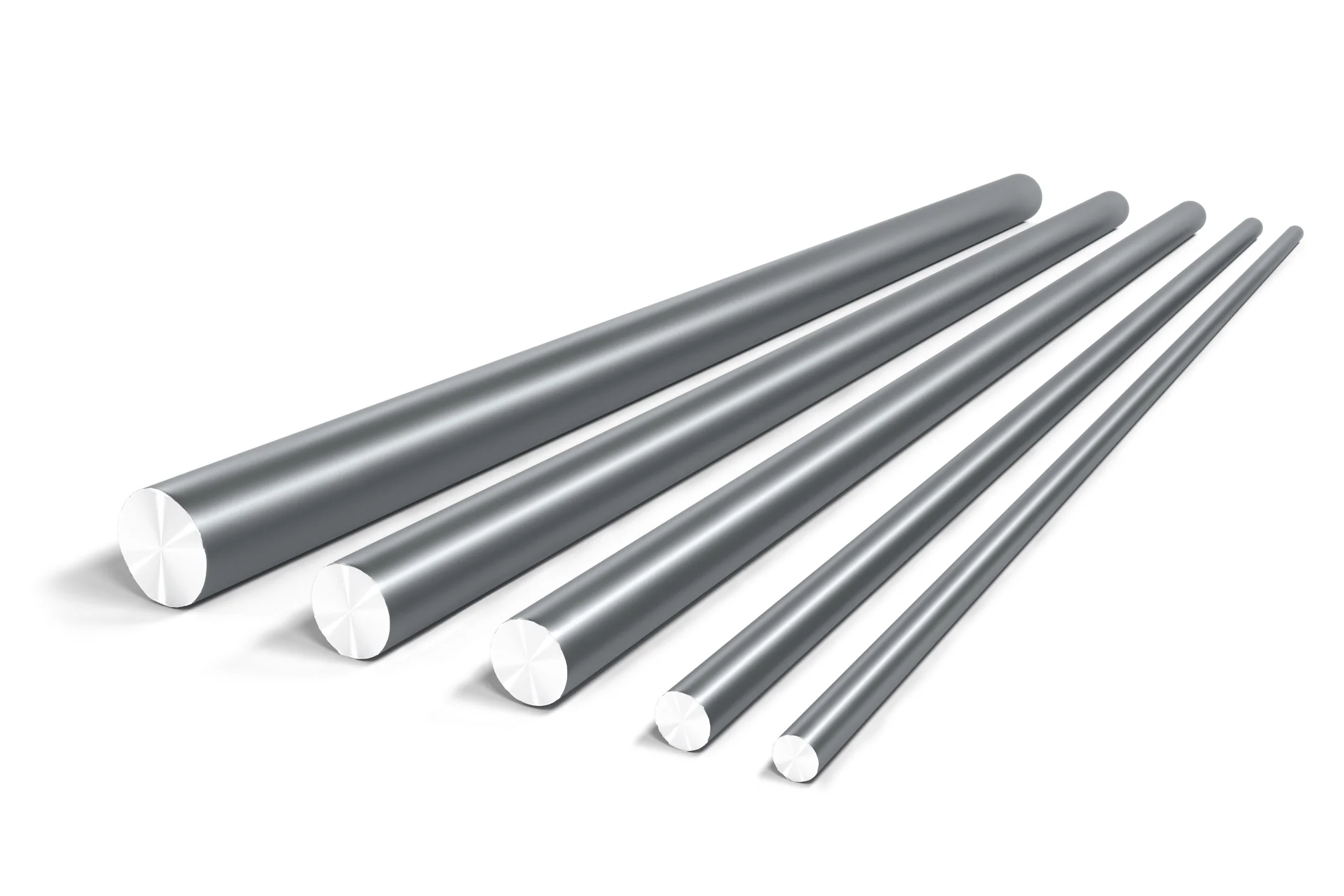

Barras redondas trefiladas com acabamento superficial superior, tolerâncias estreitas e excelente concentricidade. Ideal para eixos, pinos, parafusos e componentes de precisão.
Tabela 1 • Inicia em 3/16"
Diâmetros convertidos em mm, tolerância e peso teórico.
| Polegada | mm | Tolerância | Peso (kg/m) |
|---|---|---|---|
| 3/16" | 4,76 | +0,00/-0,08 | 0,140 |
| 1/4" | 6,35 | +0,00/-0,09 | 0,249 |
| 5/16" | 7,93 | +0,00/-0,09 | 0,388 |
| - | 8,40 | +0,00/-0,09 | 0,435 |
| 3/8" | 9,52 | +0,00/-0,09 | 0,559 |
| - | 9,80 | +0,00/-0,09 | 0,592 |
| - | 10,00 | +0,00/-0,09 | 0,616 |
| - | 10,20 | +0,00/-0,11 | 0,641 |
| - | 10,40 | +0,00/-0,11 | - |
| - | 10,80 | +0,00/-0,11 | - |
| - | 11,00 | +0,00/-0,11 | 0,746 |
| 7/16" | 11,11 | +0,00/-0,11 | 0,761 |
| - | 12,00 | +0,00/-0,11 | 0,888 |
| 1/2" | 12,70 | +0,00/-0,11 | 0,994 |
| - | 13,00 | +0,00/-0,11 | - |
| - | 14,00 | +0,00/-0,11 | 1,208 |
| 9/16" | 14,28 | +0,00/-0,11 | 1,257 |
| - | 14,60 | +0,00/-0,11 | - |
| - | 15,00 | +0,00/-0,11 | - |
| 5/8" | 15,88 | +0,00/-0,11 | 1,555 |
| - | 16,00 | +0,00/-0,11 | 1,578 |
| - | 16,80 | +0,00/-0,11 | - |
| - | 17,00 | +0,00/-0,11 | 1,782 |
| - | 17,30 | +0,00/-0,11 | - |
| - | 18,00 | +0,00/-0,11 | - |
| - | 18,20 | +0,00/-0,11 | - |
| 3/4" | 19,05 | +0,00/-0,11 | 2,237 |
| - | 20,00 | +0,00/-0,13 | 2,466 |
| - | 20,20 | +0,00/-0,13 | 2,528 |
| - | 22,00 | +0,00/-0,13 | 2,984 |
Tabela 2 • Inicia em 7/8"
Sequência a partir de 22 mm com os mesmos critérios de tolerância.
| Polegada | mm | Tolerância | Peso (kg/m) |
|---|---|---|---|
| 7/8" | 22,22 | +0,00/-0,13 | 3,044 |
| - | 23,15 | +0,00/-0,13 | 3,304 |
| 15/16" | 23,81 | +0,00/-0,13 | 3,495 |
| - | 24,00 | +0,00/-0,13 | - |
| - | 25,00 | +0,00/-0,13 | 3,853 |
| 1" | 25,40 | +0,00/-0,13 | 3,977 |
| 1.1/8" | 28,58 | +0,00/-0,13 | 5,056 |
| - | 30,00 | +0,00/-0,13 | 5,549 |
| 1.1/4" | 31,75 | +0,00/-0,16 | 6,216 |
| - | 32,00 | +0,00/-0,16 | - |
| - | 35,00 | +0,00/-0,16 | 7,554 |
| 1.1/2" | 38,10 | +0,00/-0,16 | 8,951 |
| 1.3/4" | 44,45 | +0,00/-0,16 | 12,184 |
| 2" | 50,80 | +0,00/-0,19 | 15,913 |
| - | 51,00 | +0,00/-0,19 | 16,036 |
| 2.1/8" | 53,97 | +0,00/-0,19 | 17,962 |
| - | 55,00 | +0,00/-0,19 | 18,650 |
| 2.1/4" | 57,15 | +0,00/-0,19 | 20,137 |
| - | 60,00 | +0,00/-0,19 | 22,195 |
| 2.3/8" | 60,32 | +0,00/-0,19 | 22,436 |
| 2.1/2" | 63,50 | +0,00/-0,19 | 24,860 |
| - | 65,00 | +0,00/-0,19 | 26,049 |
| 2.5/8" | 66,68 | +0,00/-0,19 | 27,409 |
| 2.3/4" | 69,85 | +0,00/-0,19 | 30,081 |
| - | 70,00 | +0,00/-0,19 | 30,210 |
| 2.7/8" | 73,03 | +0,00/-0,19 | 32,878 |
| - | 76,00 | +0,00/-0,19 | 35,611 |
| 3" | 76,20 | +0,00/-0,19 | 35,799 |
| - | 80,00 | - | - |
| - | 82,55 | - | - |
| - | 88,90 | - | - |
Características:
- • Acabamento superficial superior (Ra 0.8 a 1.6 µm)
- • Tolerâncias estreitas (h9, h11)
- • Maior dureza superficial
- • Ideal para usinagem de precisão
Barras chatas trefiladas com superfície lisa e tolerâncias precisas. Aplicações em ferramentas, guias, réguas e componentes de máquinas.
Dimensões Típicas:
- • Largura: 6mm a 100mm
- • Espessura: 3mm a 50mm
- • Comprimento: 3m ou 6m
Aplicações:
- • Ferramentas de corte
- • Guias lineares
- • Réguas e barramentos
- • Componentes de precisão
Barras sextavadas trefiladas para parafusos, porcas, eixos estriados e componentes que exigem aperto com chave.
Informações Técnicas:
Diâmetros: 3mm a 100mm
SAE 1020 (baixo carbono)
SAE 1045 (médio carbono)
Aplicações principais: Parafusos especiais, eixos com aperto, componentes automotivos, fixadores industriais.
Barras quadradas trefiladas com cantos vivos e faces paralelas. Utilizadas em chavetas, guias, ferramentas e componentes de transmissão.
| Polegada | mm | Peso (kg/m) |
|---|---|---|
| 3/16" | 4,76 | 0,18 |
| 1/4" | 6,35 | 0,32 |
| 5/16" | 7,93 | 0,50 |
| 3/8" | 9,52 | 0,71 |
| 7/16" | 11,11 | 0,97 |
| 1/2" | 12,70 | 1,27 |
| 9/16" | 14,28 | 1,60 |
| 5/8" | 15,88 | 1,98 |
| 11/16" | 17,46 | 2,39 |
| 3/4" | 19,05 | 2,85 |
| 13/16" | 20,63 | 3,34 |
| 7/8" | 22,22 | 3,88 |
| 15/16" | 23,81 | 4,45 |
| 1" | 25,40 | 5,06 |
| 1.1/16" | 26,99 | 5,72 |
Características Técnicas
- Materiais: SAE 1020 (baixo carbono), SAE 1045 (médio carbono)
- Acabamento: Trefilado a frio, superfície brilhante, tolerâncias h9/h11
- Aplicações: Usinagem de precisão, eixos, pinos, ferramentas, componentes mecânicos
- Vantagens: Maior dureza superficial, melhor acabamento, tolerâncias estreitas
Chapas
Fina a Frio | Piso | Zincada | Expandida | Fina a Quente | Grossa
Chapas de aço em seis linhas principais. Tabelas conforme a referência Aços América, com cabeçalhos de duas linhas para leitura rápida.
| Espessura | Peso (kg/m²) | |
|---|---|---|
| MSG | mm | |
| 30 | 0,30 | 2,40 |
| 28 | 0,38 | 3,04 |
| 26 | 0,45 | 3,60 |
| 24 | 0,60 | 4,80 |
| 22 | 0,75 | 6,00 |
| 20 | 0,90 | 7,20 |
| 19 | 1,06 | 8,48 |
| 18 | 1,20 | 9,60 |
| 16 | 1,50 | 12,00 |
| 14 | 1,90 | 15,20 |
| Espessura | Peso (kg/m²) | |
|---|---|---|
| pol. | mm | |
| 1/8" | 3,00 | 26,40 |
| 3/16" | 4,75 | 41,80 |
| 1/4" | 6,30 | 54,33 |
| 5/16" | 8,00 | 68,99 |
| 3/8" | 9,50 | 81,93 |
| Espessura | Peso (kg/m²) | |
|---|---|---|
| MSG | mm | |
| 32 | 0,30 | 2,40 |
| 30 | 0,35 | 2,80 |
| 28 | 0,43 | 3,44 |
| 26 | 0,50 | 4,00 |
| 24 | 0,65 | 5,20 |
| 22 | 0,80 | 6,40 |
| 20 | 0,95 | 7,60 |
| 19 | 1,11 | 8,88 |
| 18 | 1,25 | 10,00 |
| 16 | 1,55 | 12,40 |
| 14 | 1,95 | 15,60 |
| 13 | 2,30 | 18,40 |
| 12 | 2,70 | 21,60 |
| Espessura | Malha | Peso (kg/m²) | ||
|---|---|---|---|---|
| pol. | mm | B (mm) | A (mm) | |
| 1/8" | 3,00 | 75 | 38 | 4,20 |
| 3/16" | 4,75 | 100 | 40 | 8,00 |
| 1/4" | 6,30 | 100 | 40 | 11,00 |
| Espessura | Peso (kg/m²) | ||
|---|---|---|---|
| MSG | pol. | mm | |
| 16 | 1,50 | 12,00 | |
| 15 | 1,80 | 14,40 | |
| 14 | 2,00 | 16,00 | |
| 13 | 2,25 | 18,00 | |
| 12 | 2,65 | 26,30 | |
| 11 | 1/8" | 3,00 | 30,00 |
| 10 | 3,35 | 34,00 | |
| 9 | 3,75 | 36,00 | |
| 8 | 4,25 | 34,00 | |
| 7 | 4,50 | 36,00 | |
| 3/16" | 3/16" | 4,75 | 38,00 |
| - | 5,00 | 40,00 | |
| Espessura | Peso (kg/m²) | ||
|---|---|---|---|
| MSG | pol. | mm | |
| 1/4" | 1/4" | 6,30 | 49,39 |
| 5/16" | 5/16" | 8,00 | 62,72 |
| 3/8" | 3/8" | 9,50 | 74,48 |
| 1/2" | 1/2" | 12,50 | 99,00 |
| 5/8" | 16,00 | 125,44 | |
| 3/4" | 19,00 | 149,50 | |
| 7/8" | 22,40 | 175,84 | |
| 1" | 25,00 | 198,00 | |
| 1.1/4" | 31,50 | 247,27 | |
| 1.1/2" | 37,50 | 299,00 | |
| 1.3/4" | 44,45 | 350,00 | |
| 2" | 50,00 | 392,50 | |
| 2.1/2" | 63,00 | 494,55 | |
| 3" | 75,00 | 588,10 | |
| 3.1/2" | 88,90 | 697,80 | |
| 4" | 100,00 | 785,00 | |
Perfis Dobrados
UDC | UDC Enrijecido
Perfis U dobrados de chapa (UDC) e UDC enrijecido para aplicações estruturais leves, sistemas de drywall e construção steel frame.
Especificações Técnicas
| B (mm) | h (mm) | Espessura (mm) | Peso (kg/m) |
|---|---|---|---|
| 50 | 25 | 2,00 | 1,38 |
| 50 | 25 | 2,25 | 1,62 |
| 50 | 25 | 2,65 | 1,86 |
| 50 | 25 | 3,00 | 2,10 |
| 75 | 38 | 2,00 | 2,20 |
| 75 | 38 | 2,25 | 2,61 |
| 75 | 38 | 2,65 | 3,01 |
| 75 | 38 | 3,00 | 3,41 |
| 75 | 38 | 4,75 | 5,09 |
| 100 | 40 | 2,00 | 2,57 |
| 100 | 40 | 2,25 | 3,06 |
| 100 | 40 | 2,65 | 3,54 |
| 100 | 40 | 3,00 | 4,01 |
| 100 | 40 | 4,75 | 6,02 |
| 100 | 50 | 2,00 | 2,87 |
| 100 | 50 | 2,25 | 3,41 |
| 100 | 50 | 2,65 | 3,95 |
| 100 | 50 | 3,00 | 4,48 |
| 100 | 50 | 4,75 | 6,77 |
| 127 | 50 | 2,00 | 3,27 |
| 127 | 50 | 2,25 | 3,90 |
| 127 | 50 | 2,65 | 4,52 |
| 127 | 50 | 3,00 | 5,13 |
| 127 | 50 | 4,75 | 7,78 |
| 150 | 50 | 2,00 | 3,61 |
| 150 | 50 | 2,25 | 4,31 |
| 150 | 50 | 2,65 | 5,00 |
| 150 | 50 | 3,00 | 5,68 |
| 150 | 50 | 4,75 | 8,64 |
| 200 | 50 | 2,00 | 4,36 |
| 200 | 50 | 2,25 | 5,20 |
| 200 | 50 | 2,65 | 6,04 |
| 200 | 50 | 3,00 | 6,87 |
| 200 | 50 | 4,75 | 10,51 |
Características
- Material: Aço carbono SAE 1006/1008
- Acabamento: Preto (laminado) ou galvanizado
- Formato: Seção U com abas simples
- Comprimento padrão: 6 metros (corte sob medida disponível)
- Tolerâncias: Conforme NBR 6355
Aplicações
- Guias e montantes para drywall
- Estruturas metálicas leves (steel frame)
- Suportes e reforços estruturais
- Bases de equipamentos industriais
- Esquadrias metálicas
Especificações Técnicas
| B (mm) | h (mm) | d (mm) | Espessura (mm) | Peso (kg/m) |
|---|---|---|---|---|
| 50 | 25 | 10 | 2,00 | 1,57 |
| 50 | 25 | 10 | 2,25 | 1,83 |
| 50 | 25 | 10 | 2,65 | 2,07 |
| 50 | 25 | 10 | 3,00 | 2,30 |
| 75 | 40 | 15 | 2,00 | 2,54 |
| 75 | 40 | 15 | 2,25 | 2,99 |
| 75 | 40 | 15 | 2,65 | 3,43 |
| 75 | 40 | 15 | 3,00 | 3,85 |
| 100 | 50 | 17 | 2,00 | 3,27 |
| 100 | 50 | 17 | 2,25 | 3,87 |
| 100 | 50 | 17 | 2,65 | 4,45 |
| 100 | 50 | 17 | 3,00 | 5,02 |
| 127 | 50 | 17 | 2,00 | 3,67 |
| 127 | 50 | 17 | 2,25 | 4,35 |
| 127 | 50 | 17 | 2,65 | 5,01 |
| 127 | 50 | 17 | 3,00 | 5,66 |
| 150 | 60 | 20 | 2,00 | 4,40 |
| 150 | 60 | 20 | 2,25 | 5,23 |
| 150 | 60 | 20 | 2,65 | 6,04 |
| 150 | 60 | 20 | 3,00 | 6,83 |
Características
- Material: Aço carbono SAE 1006/1008 galvanizado
- Enrijecimento: Dobras adicionais nas abas para maior rigidez
- Acabamento: Galvanizado (Z275 a Z350)
- Comprimento padrão: 3m ou 6m
- Normas: NBR 15253 / NBR 6355
Vantagens do Enrijecimento
- Maior resistência à flambagem: Dobras reduzem deformação lateral
- Rigidez aprimorada: Melhor comportamento estrutural
- Vãos maiores: Permite estruturas com menos apoios intermediários
- Economia: Mesma espessura com desempenho superior
Aplicações
- Montantes estruturais para drywall (paredes altas)
- Steel frame (construção leve)
- Estruturas com maiores vãos livres
- Reforços estruturais em edificações
- Mezaninos e entrepisos metálicos
- Sistemas de cobertura leve
